06 重新放置内核并进入内核
进入保护模式之后我们的目标只有一个，那就是随之跳入内核。不过，既然我们的内核是有格式的（ELF），我们需要先分析一下 ELF 格式到底长什么样子，如下图所示：
（图 6-1 ELF 文件结构）
与程序执行直接相关的只有 Program Header，利用它们头中给定的地址把分割成几个部分的程序依次排列在内存中，ELF 解析工作就完成了，接下来从 ELF 头给定的入口点开始执行即可。
下面就是对 Program Header 和 ELF 头的描述：
代码 6-1 Program Header
typedef struct {
Elf32_Word p_type; // 当前header描述的段类型
Elf32_Off p_offset; // 段的第一个字节在文件中的偏移
Elf32_Addr p_vaddr; // 段在内存中的虚拟地址
Elf32_Addr p_paddr; // 段在内存中的物理地址，为兼容不进入保护模式的OS
Elf32_Word p_filesz; // 段在文件中的长度
Elf32_Word p_memsz; // 段在内存中的长度
Elf32_Word p_flags; // 与段相关的标志
Elf32_Word p_align; // 确定段在文件和内存中如何对齐
} Elf32_Phdr;
代码 6-2 ELF 头
#define EI_NIDENT 16
typedef struct {
unsigned char e_ident[EI_NIDENT]; // ELF特征标
Elf32_Half e_type; // 文件类型
Elf32_Half e_machine; // 运行至少需要的体系结构
Elf32_Word e_version; // 文件版本
Elf32_Addr e_entry; // 程序的入口点
Elf32_Off e_phoff; // Program Header 表的偏移
Elf32_Off e_shoff; // Section Header 表的偏移
Elf32_Word e_flags; // 对于32位系统为0
Elf32_Half e_ehsize; // ELF Header 的大小，单位字节
Elf32_Half e_phentsize; // Program Header 的大小
Elf32_Half e_phnum; // Program Header 的数量
Elf32_Half e_shentsize; // Section Header 的大小
Elf32_Half e_shnum; // Section Header 的数量
Elf32_Half e_shstrndx; // 包含 Section 名称的字符串表位于哪一项
} Elf32_Ehdr;
其中的所有数据类型（Elf32_Word、Elf32_Off 和 Elf32_Addr） 均为大小为 4、对齐也为 4 的无符号类型，而 Word 为大整数，Off 为偏移，Addr 为地址。至于 Elf32_Half（unsigned char 大家肯定很熟悉就不算了），它代表一个无符号中等大小整数，大小和对齐均为 2 字节。
由上图可知，给 ELF 头的地址加上 e_phoff 的偏移，后面就是 Program Header 的数组，直接分段复制即可。
对于 ELF 的研究就到此为止，后续的细节我们在代码当中说明……但此时还有一个小问题，下图是目前的 kernel.bin 的样子。

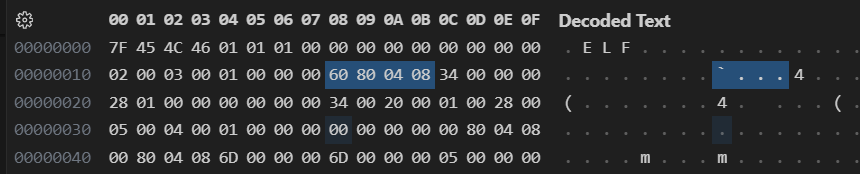

（图 6-2 目前的 kernel.bin）
我用蓝色标出来的位置，根据计算不难发现是 e_entry，它已经位于0x8000000（128MB）以外（具体的数值为 0x8048060，读者不妨自行验证），但根据我们的默认设置，我们的内存大小只有128MB。另一方面来讲我们可以通过分页来调低这个位置，但它的具体位置也是不可控的。
那么我们就只剩下一条路了：手动更改 e_entry 的值。事实上，这个过程只需要修改一下编译命令：
nasm -f elf -o kernel.o kernel.asm
i686-elf-ld -s -Ttext 0x100000 -o kernel.bin kernel.o
我们把它的入口点定在了 0x100000，因为这里刚好是1MB，可以避开前面错综复杂的势力。
说了这么半天，我们到底如何重新放置内核？根据前面的分析，我们只需要重复执行与下列 C 语句相同的指令即可：
代码 6-3 我们的目标
memcpy(p_vaddr, BaseOfKernelFilePhyAddr + p_offset, p_filesz);
这时候我们忽然惊奇地发现，我们还没有内存拷贝用的函数，而且连保护模式下的堆栈都没有，甚至对各种段寄存器的处理都欠佳。不要紧，马上修改：
代码 6-4 修整保护模式（loader.asm）
[section .s32]
align 32
[bits 32]
LABEL_PM_START:
mov ax, SelectorVideo ; 按照保护模式的规矩来
mov gs, ax ; 把选择子装入gs
mov ax, SelectorFlatRW ; 数据段
mov ds, ax
mov es, ax
mov fs, ax
mov ss, ax
mov esp, TopOfStack
; cs的设定已在之前的远跳转中完成
jmp $
MemCpy: ; ds:参数2 ==> es:参数1，大小：参数3
push ebp
mov ebp, esp ; 保存ebp和esp的值
push esi
push edi
push ecx ; 暂存这三个，要用
mov edi, [ebp + 8] ; [esp + 4] ==> 第一个参数，目标内存区
mov esi, [ebp + 12] ; [esp + 8] ==> 第二个参数，源内存区
mov ecx, [ebp + 16] ; [esp + 12] ==> 第三个参数，拷贝的字节大小
.1:
cmp ecx, 0 ; if (ecx == 0)
jz .2 ; goto .2;
mov al, [ds:esi] ; 从源内存区中获取一个值
inc esi ; 源内存区地址+1
mov byte [es:edi], al ; 将该值写入目标内存
inc edi ; 目标内存区地址+1
dec ecx ; 拷贝字节数大小-1
jmp .1 ; 重复执行
.2:
mov eax, [ebp + 8] ; 目标内存区作为返回值
pop ecx ; 以下代码恢复堆栈
pop edi
pop esi
mov esp, ebp
pop ebp
ret
[section .data1]
StackSpace: times 1024 db 0 ; 栈暂且先给1KB
TopOfStack equ $ - StackSpace ; 栈顶
下面便是本节最后的工作了。首先我们重新放置内核：
代码 6-5 重新放置内核（loader.asm）
[section .s32]
align 32
[bits 32]
LABEL_PM_START:
mov ax, SelectorVideo ; 按照保护模式的规矩来
mov gs, ax ; 把选择子装入gs
mov ax, SelectorFlatRW ; 数据段
mov ds, ax
mov es, ax
mov fs, ax
mov ss, ax
mov esp, TopOfStack
; cs的设定已在之前的远跳转中完成
call InitKernel ; 重新放置内核
jmp $
...略去MemCpy...
InitKernel:
xor esi, esi ; esi = 0;
mov cx, word [BaseOfKernelFilePhyAddr + 2Ch] ; 这个内存地址存放的是ELF头中的e_phnum，即Program Header的个数
movzx ecx, cx ; ecx高16位置0，低16位置入cx
mov esi, [BaseOfKernelFilePhyAddr + 1Ch] ; 这个内存地址中存放的是ELF头中的e_phoff，即Program Header表的偏移
add esi, BaseOfKernelFilePhyAddr ; Program Header表的具体位置
.Begin:
mov eax, [esi] ; 首先看一下段类型
cmp eax, 0 ; 段类型：PT_NULL或此处不存在Program Header
jz .NoAction ; 本轮循环不执行任何操作
; 否则的话：
push dword [esi + 010h] ; p_filesz
mov eax, [esi + 04h] ; p_offset
add eax, BaseOfKernelFilePhyAddr ; BaseOfKernelFilePhyAddr + p_offset
push eax
push dword [esi + 08h] ; p_vaddr
call MemCpy ; 执行一次拷贝
add esp, 12 ; 清理堆栈
.NoAction: ; 本轮循环的清理工作
add esi, 020h ; 下一个Program Header
dec ecx
jnz .Begin ; jz过来的话就直接ret了
ret
基本上就是一个复制 Program Header 的过程，具体的细节注释里都写了。一些比较迷惑的指令（比如 movzx）的含义也已经写在注释里了。
其中又有很多新的常量：
代码 6-6 新常量（load.inc）
BaseOfLoader equ 09000h ; Loader的基址
OffsetOfLoader equ 0100h ; Loader的偏移
BaseOfLoaderPhyAddr equ BaseOfLoader * 10h ; Loader被装载到的物理地址
BaseOfKernelFile equ 08000h ; Kernel的基址
OffsetOfKernelFile equ 0h ; Kernel的偏移
BaseOfKernelFilePhyAddr equ BaseOfKernelFile * 10h ; Kernel被装载到的物理地址
KernelEntryPointPhyAddr equ 0x100000 ; Kernel入口点，一定要与编译命令一致！！！
可能有聪明的读者就要问了：
所以为啥不Init完直接进呢？？？
有点仪式感（bushi），你看之前进 Loader，一点仪式感没有，平平淡淡地就进了（
好那么我们最后重视一下这仪式感吧，下面是进入内核的远跳转，请用它代替 jmp $：
代码 6-7 跳入内核（loader.asm）
jmp SelectorFlatC:KernelEntryPointPhyAddr
运行结果如图：

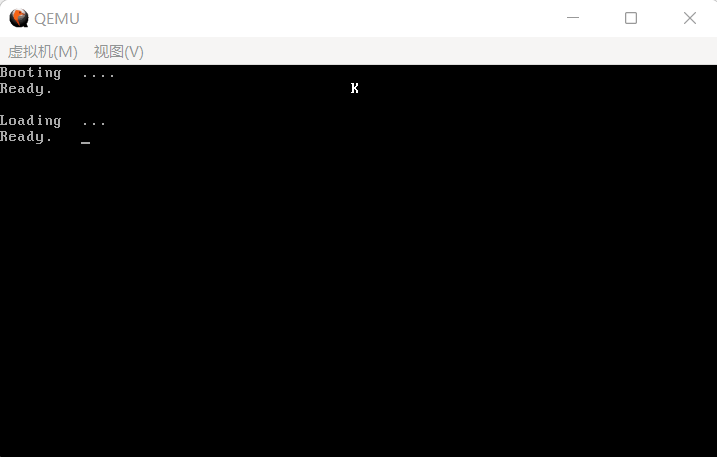

（图 6-3 运行结果）
运行地非常成功，这不仅代表着我们可以让汇编仅起辅助作用，更是我们的操作系统的一个重要成果。
但是我既没有说后面不用汇编，也没有说 Loader 的工作到此结束，事实上后面我们可能还要再对 Loader 进行一次大改。
那么我们就暂时维持着 Loader 现在的样子，进入下一节的内容。
