21 FAT16 文件系统实战——抛弃软盘，从硬盘启动
本来是想写应用程序的，但是吧，这个问题吧，它这个这个，略微有一些难度，知道吧，所以说先挑比较简单的写。
本节我们要重温第 1-6 节的恐惧，用一节的时间速通一个在硬盘上的引导加载器，然后就可以抛掉现在这个不伦不类的软盘启动，硬盘放数据的框架了。
引导扇区比较好改，先从引导扇区开始吧。和软盘版的引导扇区相比，主要要修改的部分有以下几点：
ReadSector要从读取软盘改成读取硬盘。
- 硬盘使用 FAT16 文件系统，所以
GetFATEntry需要同步修改。
- 还是因为 FAT16 文件系统，主循环中判断文件是否结束的条件也要略作修改。
其余的部分均可保持不变。
我们先进入项目根目录，然后新建 boot.asm 和 loader.asm，loader.asm 我们仍旧选择使用第 3-4 节使用的白板 Loader：
代码 21-1 白板 Loader（loader.asm）
org 0100h
mov ax, 0B800h
mov gs, ax ; 将gs设置为0xB800，即文本模式下的显存地址
mov ah, 0Fh ; 显示属性，此处指白色
mov al, 'L' ; 待显示的字符
mov [gs:((80 * 0 + 39) * 2)], ax ; 直接写入显存
jmp $ ; 卡死在此处
将白板 Loader 用 ftcopy 命令写入硬盘：
（图 21-1 具体命令）
在 boot.asm 中粘贴原先软盘版的 boot.asm 的所有内容，并将 load.inc 和 pm.inc 一并复制到根目录，然后就可以开始修改了。
首先来修改 boot.asm 中获取 FAT 项的部分：
代码 21-2 硬盘版 GetFATEntry（boot.asm）
GetFATEntry: ; 返回第ax个簇的值
push es
push bx
push ax ; 都会用到，push一下
mov ax, BaseOfLoader
sub ax, 0100h
mov es, ax
pop ax
mov bx, 2
mul bx ; 每一个FAT项是两字节，给ax乘2就是偏移
LABEL_GET_FAT_ENTRY:
; 将ax变为扇区号
xor dx, dx
mov bx, [BPB_BytsPerSec]
div bx ; dx = ax % 512, ax /= 512
push dx ; 保存dx的值
mov bx, 0 ; es:bx已指定
add ax, SectorNoOfFAT1 ; 对应扇区号
mov cl, 1 ; 一次读一个扇区即可
call ReadSector ; 直接读入
; bx 到 bx + 512 处为读进扇区
pop dx
add bx, dx ; 加上偏移
mov ax, [es:bx] ; 读取，那么这里就是了
LABEL_GET_FAT_ENTRY_OK: ; 胜利执行
pop bx
pop es ; 恢复堆栈
ret
修改的部分主要有：乘1.5的部分变成了乘2；读取的扇区数由两个降到一个；删掉了 FAT12 时期对 FAT 解压缩的处理。
读取扇区的部分则直接仿着四节前的那个硬盘驱动写就行了：
代码 21-3 硬盘版 ReadSector（boot.asm）
ReadSector: ; 读硬盘扇区
; 从第eax号扇区开始，读取cl个扇区至es:bx
push esi
push di
push es
push bx
mov esi, eax
mov di, cx ; 备份ax,cx
; 读硬盘 第一步：设置要读取扇区数
mov dx, 0x1f2
mov al, cl
out dx, al
mov eax, esi ; 恢复ax
; 第二步：写入扇区号
mov dx, 0x1f3
out dx, al ; LBA 7~0位，写入0x1f3
mov cl, 8
shr eax, cl ; LBA 15~8位，写入0x1f4
mov dx, 0x1f4
out dx, al
shr eax, cl
mov dx, 0x1f5
out dx, al ; LBA 23~16位，写入0x1f5
shr eax, cl
and al, 0x0f ; LBA 27~24位
or al, 0xe0 ; 表示当前硬盘
mov dx, 0x1f6 ; 写入0x1f6
out dx, al
; 第三步：0x1f7写入0x20，表示读
mov dx, 0x1f7
mov al, 0x20
out dx, al
; 第四步：检测硬盘状态
.not_ready:
nop
in al, dx ; 读入硬盘状态
and al, 0x88 ; 分离第4位，第7位
cmp al, 0x08 ; 硬盘不忙且已准备好
jnz .not_ready ; 不满足，继续等待
; 第五步：将数据从0x1f0端口读出
mov ax, di ; di为要读扇区数，共需读di * 512 / 2次
mov dx, 256
mul dx
mov cx, ax
mov dx, 0x1f0
.go_on_read:
in ax, dx
mov [es:bx], ax
add bx, 2
loop .go_on_read
; 结束
pop bx
pop es
pop di
pop esi
ret
这里需要注意，ReadSector 调用前后会修改 bx、di 和 esi，如果自己写的话要注意备份。
由于换了 FAT16，boot.asm 开头的 %include "fat12hdr.inc" 也要同步更换为 %include "fat16hdr.inc"，这里面的内容对照着格式化函数和 file.h 很容易写出：
代码 21-4 FAT16 相关常量（fat16hdr.inc）
BS_OEMName db 'tutorial' ; 固定的8个字节
BPB_BytsPerSec dw 512 ; 每扇区固定512个字节
BPB_SecPerClus db 1 ; 每簇固定1个扇区
BPB_RsvdSecCnt dw 1 ; MBR固定占用1个扇区
BPB_NumFATs db 2 ; 我们实现的FAT16文件系统有2个FAT表
BPB_RootEntCnt dw 512 ; 根目录区32个扇区，一个目录项32字节，共计32*512/32=512个目录项
BPB_TotSec16 dw 0 ; 80MB硬盘的大小过大，不足以放到TotSec16
BPB_Media db 0xF8 ; 介质描述符，硬盘为0xF8
BPB_FATSz16 dw 32 ; 一个FAT表所占的扇区数，FAT16 文件系统固定为32个扇区
BPB_SecPerTrk dw 63 ; 每磁道扇区数，80MB硬盘为63
BPB_NumHeads dw 16 ; 磁头数，bximage 的输出告诉我们是16个
BPB_HiddSec dd 0 ; 隐藏扇区数，没有
BPB_TotSec32 dd 41943040 ; 若之前的 BPB_TotSec16 处没有记录扇区数，则由此记录，如果记录了，这里直接置0即可
BS_DrvNum db 0x80 ; int 13h 调用时所读取的驱动器号，由于挂载的是硬盘所以0x80
BS_Reserved1 db 0 ; 未使用，预留
BS_BootSig db 29h ; 扩展引导标记
BS_VolID dd 0 ; 卷序列号，由于只挂载一个盘所以为0
BS_VolLab db 'OS-tutorial' ; 卷标，11个字节
BS_FileSysType db 'FAT16 ' ; 由于是 FAT16 文件系统，所以写入 FAT16 后补齐8个字节
FATSz equ 32 ; BPB_FATSz16
RootDirSectors equ 32 ; 根目录大小
SectorNoOfRootDirectory equ 65 ; 根目录起始扇区
SectorNoOfFAT1 equ 1 ; 第一个FAT表的开始扇区
DeltaSectorNo equ 63 ; 由于第一个簇不用，所以RootDirSectors要-2再加上根目录区首扇区和偏移才能得到真正的地址，故把RootDirSectors-2封装成一个常量
最后一处修改是在主循环的 LABEL_GOON_LOADING_FILE 附近：
代码 21-5 硬盘版主循环（boot.asm）
cmp ax, 0FFFFh ; 这里！原本是0FFF，但FAT16的文件结束时FFFF，所以这里要修改
jz LABEL_FILE_LOADED ; 若此项=0FFFF，代表文件结束，直接跳入Loader
push ax ; 重新存储FAT号，但此时的FAT号已经是下一个FAT了
至此，硬盘版引导扇区修改完成，完整代码如下：
代码 21-6 硬盘引导扇区-完整版（boot.asm）
org 07c00h ; 告诉编译器程序将装载至0x7c00处
BaseOfStack equ 07c00h ; 栈的基址
jmp short LABEL_START
nop ; BS_JMPBoot 由于要三个字节而jmp到LABEL_START只有两个字节 所以加一个nop
%include "fat16hdr.inc" ; 没错它会db一遍
%include "load.inc" ; 代替之前的常量
LABEL_START:
mov ax, cs
mov ds, ax
mov es, ax ; 将ds es设置为cs的值（因为此时字符串和变量等存在代码段内）
mov ss, ax ; 将堆栈段也初始化至cs
mov sp, BaseOfStack ; 设置栈顶
mov ax, 0600h ; AH=06h：向上滚屏，AL=00h：清空窗口
mov bx, 0700h ; 空白区域缺省属性
mov cx, 0 ; 左上：(0, 0)
mov dx, 0184fh ; 右下：(80, 25)
int 10h ; 执行
mov dh, 0
call DispStr ; Booting
xor ah, ah ; 复位
xor dl, dl
int 13h ; 执行软驱复位
mov word [wSectorNo], SectorNoOfRootDirectory ; 开始查找，将当前读到的扇区数记为根目录区的开始扇区（19）
LABEL_SEARCH_IN_ROOT_DIR_BEGIN:
cmp word [wRootDirSizeForLoop], 0 ; 将剩余的根目录区扇区数与0比较
jz LABEL_NO_LOADERBIN ; 相等，不存在Loader，进行善后
dec word [wRootDirSizeForLoop] ; 减去一个扇区
mov ax, BaseOfLoader
mov es, ax
mov bx, OffsetOfLoader ; 将es:bx设置为BaseOfLoader:OffsetOfLoader，暂且使用Loader所占的内存空间存放根目录区
mov ax, [wSectorNo] ; 起始扇区：当前读到的扇区数（废话）
mov cl, 1 ; 读取一个扇区
call ReadSector ; 读入
mov si, LoaderFileName ; 为比对做准备，此处是将ds:si设为Loader文件名
mov di, OffsetOfLoader ; 为比对做准备，此处是将es:di设为Loader偏移量（即根目录区中的首个文件块）
cld ; FLAGS.DF=0，即执行lodsb/lodsw/lodsd后，si自动增加
mov dx, 10h ; 共16个文件块（代表一个扇区，因为一个文件块32字节，16个文件块正好一个扇区）
LABEL_SEARCH_FOR_LOADERBIN:
cmp dx, 0 ; 将dx与0比较
jz LABEL_GOTO_NEXT_SECTOR_IN_ROOT_DIR ; 继续前进一个扇区
dec dx ; 否则将dx减1
mov cx, 11 ; 文件名共11字节
LABEL_CMP_FILENAME: ; 比对文件名
cmp cx, 0 ; 将cx与0比较
jz LABEL_FILENAME_FOUND ; 若相等，说明文件名完全一致，表示找到，进行找到后的处理
dec cx ; cx减1，表示读取1个字符
lodsb ; 将ds:si的内容置入al，si加1
cmp al, byte [es:di] ; 此字符与LOADER BIN中的当前字符相等吗？
jz LABEL_GO_ON ; 下一个文件名字符
jmp LABEL_DIFFERENT ; 下一个文件块
LABEL_GO_ON:
inc di ; di加1，即下一个字符
jmp LABEL_CMP_FILENAME ; 继续比较
LABEL_DIFFERENT:
and di, 0FFE0h ; 指向该文件块开头
add di, 20h ; 跳过32字节，即指向下一个文件块开头
mov si, LoaderFileName ; 重置ds:si
jmp LABEL_SEARCH_FOR_LOADERBIN ; 由于要重新设置一些东西，所以回到查找Loader循环的开头
LABEL_GOTO_NEXT_SECTOR_IN_ROOT_DIR:
add word [wSectorNo], 1 ; 下一个扇区
jmp LABEL_SEARCH_IN_ROOT_DIR_BEGIN ; 重新执行主循环
LABEL_NO_LOADERBIN: ; 若找不到loader.bin则到这里
mov dh, 2
call DispStr; 显示No LOADER
jmp $
LABEL_FILENAME_FOUND:
mov ax, RootDirSectors ; 将ax置为根目录首扇区（19）
and di, 0FFE0h ; 将di设置到此文件块开头
add di, 01Ah ; 此时的di指向Loader的FAT号
mov cx, word [es:di] ; 获得该扇区的FAT号
push cx ; 将FAT号暂存
add cx, ax ; +根目录首扇区
add cx, DeltaSectorNo ; 获得真正的地址
mov ax, BaseOfLoader
mov es, ax
mov bx, OffsetOfLoader ; es:bx：读取扇区的缓冲区地址
mov ax, cx ; ax：起始扇区号
LABEL_GOON_LOADING_FILE: ; 加载文件
push ax
push bx
mov ah, 0Eh ; AH=0Eh：显示单个字符
mov al, '.' ; AL：字符内容
mov bl, 0Fh ; BL：显示属性
; 还有BH：页码，此处不管
int 10h ; 显示此字符
pop bx
pop ax ; 上面几行的整体作用：在屏幕上打印一个点
mov cl, 1
call ReadSector ; 读取Loader第一个扇区
pop ax ; 加载FAT号
call GetFATEntry ; 加载FAT项
cmp ax, 0FFFFh
jz LABEL_FILE_LOADED ; 若此项=0FFF，代表文件结束，直接跳入Loader
push ax ; 重新存储FAT号，但此时的FAT号已经是下一个FAT了
mov dx, RootDirSectors
add ax, dx ; +根目录首扇区
add ax, DeltaSectorNo ; 获取真实地址
add bx, [BPB_BytsPerSec] ; 将bx指向下一个扇区开头
jmp LABEL_GOON_LOADING_FILE ; 加载下一个扇区
LABEL_FILE_LOADED:
mov dh, 1 ; 打印第 1 条消息（Ready.）
call DispStr
jmp BaseOfLoader:OffsetOfLoader ; 跳入Loader！
wRootDirSizeForLoop dw RootDirSectors ; 查找loader的循环中将会用到
wSectorNo dw 0 ; 用于保存当前扇区数
bOdd db 0 ; 这个其实是下一节的东西，不过先放在这也不是不行
LoaderFileName db "LOADER BIN", 0 ; loader的文件名
MessageLength equ 9 ; 下面是三条小消息，此变量用于保存其长度，事实上在内存中它们的排序类似于二维数组
BootMessage: db "Booting " ; 此处定义之后就可以删除原先定义的BootMessage字符串了
Message1 db "Ready. " ; 显示已准备好
Message2 db "No LOADER" ; 显示没有Loader
DispStr:
mov ax, MessageLength
mul dh ; 将ax乘以dh后，结果仍置入ax（事实上远比此复杂，此处先解释到这里）
add ax, BootMessage ; 找到给定的消息
mov bp, ax ; 先给定偏移
mov ax, ds
mov es, ax ; 以防万一，重新设置es
mov cx, MessageLength ; 字符串长度
mov ax, 01301h ; ah=13h, 显示字符的同时光标移位
mov bx, 0007h ; 黑底白字
mov dl, 0 ; 第0行，前面指定的dh不变，所以给定第几条消息就打印到第几行
int 10h ; 显示字符
ret
ReadSector: ; 读硬盘扇区
; 从第eax号扇区开始，读取cl个扇区至es:bx
push esi
push di
push es
push bx
mov esi, eax
mov di, cx ; 备份ax,cx
; 读硬盘 第一步：设置要读取扇区数
mov dx, 0x1f2
mov al, cl
out dx, al
mov eax, esi ; 恢复ax
; 第二步：写入扇区号
mov dx, 0x1f3
out dx, al ; LBA 7~0位，写入0x1f3
mov cl, 8
shr eax, cl ; LBA 15~8位，写入0x1f4
mov dx, 0x1f4
out dx, al
shr eax, cl
mov dx, 0x1f5
out dx, al ; LBA 23~16位，写入0x1f5
shr eax, cl
and al, 0x0f ; LBA 27~24位
or al, 0xe0 ; 表示当前硬盘
mov dx, 0x1f6 ; 写入0x1f6
out dx, al
; 第三步：0x1f7写入0x20，表示读
mov dx, 0x1f7
mov al, 0x20
out dx, al
; 第四步：检测硬盘状态
.not_ready:
nop
in al, dx ; 读入硬盘状态
and al, 0x88 ; 分离第4位，第7位
cmp al, 0x08 ; 硬盘不忙且已准备好
jnz .not_ready ; 不满足，继续等待
; 第五步：将数据从0x1f0端口读出
mov ax, di ; di为要读扇区数，共需读di * 512 / 2次
mov dx, 256
mul dx
mov cx, ax
mov dx, 0x1f0
.go_on_read:
in ax, dx
mov [es:bx], ax
add bx, 2
loop .go_on_read
; 结束
pop bx
pop es
pop di
pop esi
ret
GetFATEntry: ; 返回第ax个簇的值
push es
push bx
push ax ; 都会用到，push一下
mov ax, BaseOfLoader
sub ax, 0100h
mov es, ax
pop ax
mov bx, 2
mul bx ; 每一个FAT项是两字节，给ax乘2就是偏移
LABEL_GET_FAT_ENTRY:
; 将ax变为扇区号
xor dx, dx
mov bx, [BPB_BytsPerSec]
div bx ; dx = ax % 512, ax /= 512
push dx ; 保存dx的值
mov bx, 0 ; es:bx已指定
add ax, SectorNoOfFAT1 ; 对应扇区号
mov cl, 1 ; 一次读一个扇区即可
call ReadSector ; 直接读入
; bx 到 bx + 512 处为读进扇区
pop dx
add bx, dx ; 加上偏移
mov ax, [es:bx] ; 读取，那么这里就是了
LABEL_GET_FAT_ENTRY_OK: ; 胜利执行
pop bx
pop es ; 恢复堆栈
ret
times 510 - ($ - $$) db 0
db 0x55, 0xaa ; 确保最后两个字节是0x55AA
编译，运行，命令如下：

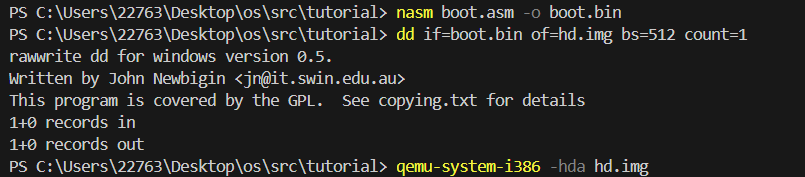

（图 21-2 编译运行命令）
效果如下：

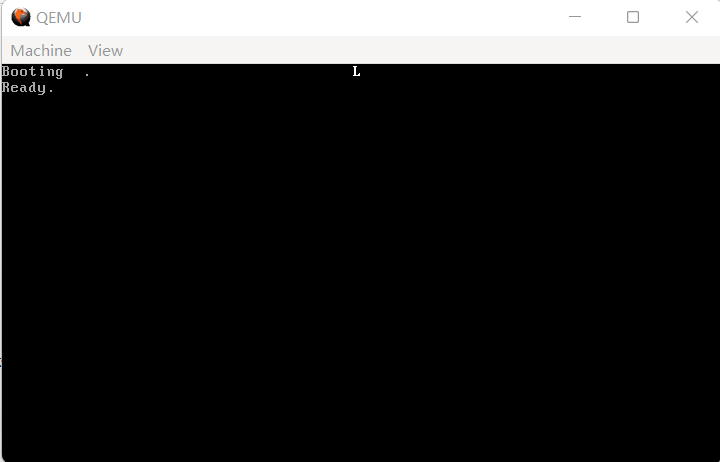

（图 21-3 白色的 L，很熟悉对吧）
对于 Loader，在进行完上述修改以后，把 LABEL_FILE_LOADED 中的 call KillMotor 以及 KillMotor 函数一并删除即可，这里不多赘述，贴一遍完整代码：
代码 21-7 硬盘版 Loader-完整版（loader.asm）
org 0100h ; 告诉编译器程序将装载至0x100处
BaseOfStack equ 0100h ; 栈的基址
jmp LABEL_START
%include "fat16hdr.inc" ; 没错它会再db一遍
%include "load.inc" ; 代替之前的常量
%include "pm.inc" ; 保护模式相关
; GDT
LABEL_GDT: Descriptor 0, 0, 0 ; 占位用描述符
LABEL_DESC_FLAT_C: Descriptor 0, 0fffffh, DA_C | DA_32 | DA_LIMIT_4K ; 32位代码段，平坦内存
LABEL_DESC_FLAT_RW: Descriptor 0, 0fffffh, DA_DRW | DA_32 | DA_LIMIT_4K ; 32位数据段，平坦内存
LABEL_DESC_VIDEO: Descriptor 0B8000h, 0ffffh, DA_DRW | DA_DPL3 ; 文本模式显存，后面用不到了
GdtLen equ $ - LABEL_GDT ; GDT的长度
GdtPtr dw GdtLen - 1 ; gdtr寄存器，先放置长度
dd BaseOfLoaderPhyAddr + LABEL_GDT ; 保护模式使用线性地址，因此需要加上程序装载位置的物理地址（BaseOfLoaderPhyAddr）
SelectorFlatC equ LABEL_DESC_FLAT_C - LABEL_GDT ; 代码段选择子
SelectorFlatRW equ LABEL_DESC_FLAT_RW - LABEL_GDT ; 数据段选择子
SelectorVideo equ LABEL_DESC_VIDEO - LABEL_GDT + SA_RPL3 ; 文本模式显存选择子
LABEL_START:
mov ax, cs
mov ds, ax
mov es, ax ; 将ds es设置为cs的值（因为此时字符串和变量等存在代码段内）
mov ss, ax ; 将堆栈段也初始化至cs
mov sp, BaseOfStack ; 设置栈顶
mov dh, 0
call DispStr ; Loading
mov word [wSectorNo], SectorNoOfRootDirectory ; 开始查找，将当前读到的扇区数记为根目录区的开始扇区（19）
xor ah, ah ; 复位
xor dl, dl
int 13h ; 执行软驱复位
LABEL_SEARCH_IN_ROOT_DIR_BEGIN:
cmp word [wRootDirSizeForLoop], 0 ; 将剩余的根目录区扇区数与0比较
jz LABEL_NO_KERNELBIN ; 相等，不存在Kernel，进行善后
dec word [wRootDirSizeForLoop] ; 减去一个扇区
mov ax, BaseOfKernelFile
mov es, ax
mov bx, OffsetOfKernelFile ; 将es:bx设置为BaseOfKernel:OffsetOfKernel，暂且使用Kernel所占的内存空间存放根目录区
mov ax, [wSectorNo] ; 起始扇区：当前读到的扇区数（废话）
mov cl, 1 ; 读取一个扇区
call ReadSector ; 读入
mov si, KernelFileName ; 为比对做准备，此处是将ds:si设为Kernel文件名
mov di, OffsetOfKernelFile ; 为比对做准备，此处是将es:di设为Kernel偏移量（即根目录区中的首个文件块）
cld ; FLAGS.DF=0，即执行lodsb/lodsw/lodsd后，si自动增加
mov dx, 10h ; 共16个文件块（代表一个扇区，因为一个文件块32字节，16个文件块正好一个扇区）
LABEL_SEARCH_FOR_KERNELBIN:
cmp dx, 0 ; 将dx与0比较
jz LABEL_GOTO_NEXT_SECTOR_IN_ROOT_DIR ; 继续前进一个扇区
dec dx ; 否则将dx减1
mov cx, 11 ; 文件名共11字节
LABEL_CMP_FILENAME: ; 比对文件名
cmp cx, 0 ; 将cx与0比较
jz LABEL_FILENAME_FOUND ; 若相等，说明文件名完全一致，表示找到，进行找到后的处理
dec cx ; cx减1，表示读取1个字符
lodsb ; 将ds:si的内容置入al，si加1
cmp al, byte [es:di] ; 此字符与KERNEL BIN中的当前字符相等吗？
jz LABEL_GO_ON ; 下一个文件名字符
jmp LABEL_DIFFERENT ; 下一个文件块
LABEL_GO_ON:
inc di ; di加1，即下一个字符
jmp LABEL_CMP_FILENAME ; 继续比较
LABEL_DIFFERENT:
and di, 0FFE0h ; 指向该文件块开头
add di, 20h ; 跳过32字节，即指向下一个文件块开头
mov si, KernelFileName ; 重置ds:si
jmp LABEL_SEARCH_FOR_KERNELBIN ; 由于要重新设置一些东西，所以回到查找Kernel循环的开头
LABEL_GOTO_NEXT_SECTOR_IN_ROOT_DIR:
add word [wSectorNo], 1 ; 下一个扇区
jmp LABEL_SEARCH_IN_ROOT_DIR_BEGIN ; 重新执行主循环
LABEL_NO_KERNELBIN: ; 若找不到kernel.bin则到这里
mov dh, 2
call DispStr ; 显示No KERNEL
jmp $
LABEL_FILENAME_FOUND:
mov ax, RootDirSectors ; 将ax置为根目录首扇区（19）
and di, 0FFF0h ; 将di设置到此文件块开头
push eax
mov eax, [es:di + 01Ch]
mov dword [dwKernelSize], eax
pop eax
add di, 01Ah ; 此时的di指向Kernel的FAT号
mov cx, word [es:di] ; 获得该扇区的FAT号
push cx ; 将FAT号暂存
add cx, ax ; +根目录首扇区
add cx, DeltaSectorNo ; 获得真正的地址
mov ax, BaseOfKernelFile
mov es, ax
mov bx, OffsetOfKernelFile ; es:bx：读取扇区的缓冲区地址
mov ax, cx ; ax：起始扇区号
LABEL_GOON_LOADING_FILE: ; 加载文件
push ax
push bx
mov ah, 0Eh ; AH=0Eh：显示单个字符
mov al, '.' ; AL：字符内容
mov bl, 0Fh ; BL：显示属性
; 还有BH：页码，此处不管
int 10h ; 显示此字符
pop bx
pop ax ; 上面几行的整体作用：在屏幕上打印一个点
mov cl, 1
call ReadSector ; 读取Kernel第一个扇区
pop ax ; 加载FAT号
call GetFATEntry ; 加载FAT项
cmp ax, 0FFFFh
jz LABEL_FILE_LOADED ; 若此项=0FFF，代表文件结束，直接跳入Kernel
push ax ; 重新存储FAT号，但此时的FAT号已经是下一个FAT了
mov dx, RootDirSectors
add ax, dx ; +根目录首扇区
add ax, DeltaSectorNo ; 获取真实地址
add bx, [BPB_BytsPerSec] ; 将bx指向下一个扇区开头
jmp LABEL_GOON_LOADING_FILE ; 加载下一个扇区
LABEL_FILE_LOADED:
mov dh, 1 ; "Ready."
call DispStr
; 准备进入保护模式
lgdt [GdtPtr] ; 加载gdt
cli ; 关闭中断
in al, 92h ; 开启A20地址线
or al, 00000010b
out 92h, al
mov eax, cr0
or eax, 1 ; CR0.PE=1，进入保护模式
mov cr0, eax
jmp dword SelectorFlatC:(BaseOfLoaderPhyAddr + LABEL_PM_START) ; 进入32位段，彻底进入保护模式
dwKernelSize dd 0 ; Kernel大小
wRootDirSizeForLoop dw RootDirSectors ; 查找Kernel的循环中将会用到
wSectorNo dw 0 ; 用于保存当前扇区数
bOdd db 0 ; 这个其实是下一节的东西，不过先放在这也不是不行
KernelFileName db "KERNEL BIN", 0 ; Kernel的文件名
MessageLength equ 9 ; 下面是三条小消息，此变量用于保存其长度，事实上在内存中它们的排序类似于二维数组
BootMessage: db "Loading " ; 此处定义之后就可以删除原先定义的BootMessage字符串了
Message1 db "Ready. " ; 显示已准备好
Message2 db "No KERNEL" ; 显示没有Kernel
DispStr: ; void DispStr(char idx);
; idx -> dh
; 基于bios功能：
; int 10h : ah=13h, 打印字符串
mov ax, MessageLength
mul dh ; 将ax乘以dh后，结果仍置入ax（事实上远比此复杂，此处先解释到这里）
add ax, BootMessage ; 找到给定的消息
mov bp, ax ; 先给定偏移
mov ax, ds
mov es, ax ; 以防万一，重新设置es
mov cx, MessageLength ; 字符串长度
mov ax, 01301h ; ah=13h, 显示字符的同时光标移位
mov bx, 0007h ; 黑底白字
mov dl, 0 ; 第0行，前面指定的dh不变，所以给定第几条消息就打印到第几行
add dh, 3 ; 给dh加3，避免与boot打印的消息重叠
int 10h ; 显示字符
ret
ReadSector: ; 读硬盘扇区
; 从第eax号扇区开始，读取cl个扇区至es:bx
push esi
push di
push es
push bx
mov esi, eax
mov di, cx ; 备份ax,cx
; 读硬盘 第一步：设置要读取扇区数
mov dx, 0x1f2
mov al, cl
out dx, al
mov eax, esi ; 恢复ax
; 第二步：写入扇区号
mov dx, 0x1f3
out dx, al ; LBA 7~0位，写入0x1f3
mov cl, 8
shr eax, cl ; LBA 15~8位，写入0x1f4
mov dx, 0x1f4
out dx, al
shr eax, cl
mov dx, 0x1f5
out dx, al ; LBA 23~16位，写入0x1f5
shr eax, cl
and al, 0x0f ; LBA 27~24位
or al, 0xe0 ; 表示当前硬盘
mov dx, 0x1f6 ; 写入0x1f6
out dx, al
; 第三步：0x1f7写入0x20，表示读
mov dx, 0x1f7
mov al, 0x20
out dx, al
; 第四步：检测硬盘状态
.not_ready:
nop
in al, dx ; 读入硬盘状态
and al, 0x88 ; 分离第4位，第7位
cmp al, 0x08 ; 硬盘不忙且已准备好
jnz .not_ready ; 不满足，继续等待
; 第五步：将数据从0x1f0端口读出
mov ax, di ; di为要读扇区数，共需读di * 512 / 2次
mov dx, 256
mul dx
mov cx, ax
mov dx, 0x1f0
.go_on_read:
in ax, dx
mov [es:bx], ax
add bx, 2
loop .go_on_read
; 结束
pop bx
pop es
pop di
pop esi
ret
GetFATEntry: ; 返回第ax个簇的值
push es
push bx
push ax ; 都会用到，push一下
mov ax, BaseOfLoader
sub ax, 0100h
mov es, ax
pop ax
mov bx, 2
mul bx ; 每一个FAT项是两字节，给ax乘2就是偏移
LABEL_GET_FAT_ENTRY:
; 将ax变为扇区号
xor dx, dx
mov bx, [BPB_BytsPerSec]
div bx ; dx = ax % 512, ax /= 512
push dx ; 保存dx的值
mov bx, 0 ; es:bx已指定
add ax, SectorNoOfFAT1 ; 对应扇区号
mov cl, 1 ; 一次读一个扇区即可
call ReadSector ; 直接读入
; bx 到 bx + 512 处为读进扇区
pop dx
add bx, dx ; 加上偏移
mov ax, [es:bx] ; 读取，那么这里就是了
LABEL_GET_FAT_ENTRY_OK: ; 胜利执行
pop bx
pop es ; 恢复堆栈
ret
[section .s32]
align 32
[bits 32]
LABEL_PM_START:
mov ax, SelectorVideo ; 按照保护模式的规矩来
mov gs, ax ; 把选择子装入gs
mov ah, 0Fh
mov al, 'P'
mov [gs:((80 * 0 + 39) * 2)], ax ; 这一部分写入显存是通用的
mov ax, SelectorFlatRW ; 数据段
mov ds, ax
mov es, ax
mov fs, ax
mov ss, ax
mov esp, TopOfStack
; cs的设定已在之前的远跳转中完成
call InitKernel ; 重新放置内核
jmp SelectorFlatC:KernelEntryPointPhyAddr ; 进入内核，OS征程从这里开始
MemCpy: ; void memcpy(void *dest, const void *src, size_t size);
; ds:参数2 ==> es:参数1，大小：参数3
push ebp
mov ebp, esp ; 保存ebp和esp的值
push esi
push edi
push ecx ; 暂存这三个，要用
mov edi, [ebp + 8] ; [esp + 4] ==> 第一个参数，目标内存区
mov esi, [ebp + 12] ; [esp + 8] ==> 第二个参数，源内存区
mov ecx, [ebp + 16] ; [esp + 12] ==> 第三个参数，拷贝的字节大小
.1:
cmp ecx, 0 ; if (ecx == 0)
jz .2 ; goto .2;
mov al, [ds:esi] ; 从源内存区中获取一个值
inc esi ; 源内存区地址+1
mov byte [es:edi], al ; 将该值写入目标内存
inc edi ; 目标内存区地址+1
dec ecx ; 拷贝字节数大小-1
jmp .1 ; 重复执行
.2:
mov eax, [ebp + 8] ; 目标内存区作为返回值
pop ecx ; 以下代码恢复堆栈
pop edi
pop esi
mov esp, ebp
pop ebp
ret
InitKernel: ; void InitKernel();
xor esi, esi ; esi = 0;
mov cx, word [BaseOfKernelFilePhyAddr + 2Ch] ; 这个内存地址存放的是ELF头中的e_phnum，即Program Header的个数
movzx ecx, cx ; ecx高16位置0，低16位置入cx
mov esi, [BaseOfKernelFilePhyAddr + 1Ch] ; 这个内存地址中存放的是ELF头中的e_phoff，即Program Header表的偏移
add esi, BaseOfKernelFilePhyAddr ; Program Header表的具体位置
.Begin:
mov eax, [esi] ; 首先看一下段类型
cmp eax, 0 ; 段类型：PT_NULL或此处不存在Program Header
jz .NoAction ; 本轮循环不执行任何操作
; 否则的话：
push dword [esi + 010h] ; p_filesz
mov eax, [esi + 04h] ; p_offset
add eax, BaseOfKernelFilePhyAddr ; BaseOfKernelFilePhyAddr + p_offset
push eax
push dword [esi + 08h] ; p_vaddr
call MemCpy ; 执行一次拷贝
add esp, 12 ; 清理堆栈
.NoAction: ; 本轮循环的清理工作
add esi, 020h ; 下一个Program Header
dec ecx
jnz .Begin ; jz过来的话就直接ret了
ret
[section .data1]
StackSpace: times 1024 db 0 ; 栈暂且先给1KB
TopOfStack equ $ - StackSpace ; 栈顶
如今硬盘 bootloader 已成，直接把原本的 boot.asm 和 loader.asm 替换为现在的 boot.asm 和 loader.asm，并用 fat16hdr.inc 替换 fat12hdr.inc 即可。
Makefile 也要进行修改，从此以后不再生成 a.img 了，而是生成 hd.img：
代码 21-8 新版 Makefile（Makefile）
hd.img : out/boot.bin out/loader.bin out/kernel.bin
ftimage hd.img -size 80 -bs out/boot.bin
ftcopy hd.img -srcpath out/loader.bin -to -dstpath /loader.bin
ftcopy hd.img -srcpath out/kernel.bin -to -dstpath /kernel.bin
run : hd.img
qemu-system-i386 -hda hd.img
由于现在每次编译都会重新创建硬盘镜像，所以之前的写入测试文件 iloveado.fai 将不复存在，那就返璞归真，用一行简单的打印证明我们进入了内核吧：
代码 21-9 kernel/main.c
void kernel_main() // kernel.asm会跳转到这里
{
monitor_clear();
init_gdtidt();
init_memory();
init_timer(100);
init_keyboard();
asm("sti");
task_t *task_a = task_init();
task_t *task_shell = create_kernel_task(shell);
//task_run(task_shell);
printk("Hello, HD Boot!");
while (1);
}
（shell：请你认真的看一看我……我至今为止有被用过哪怕一次么？）

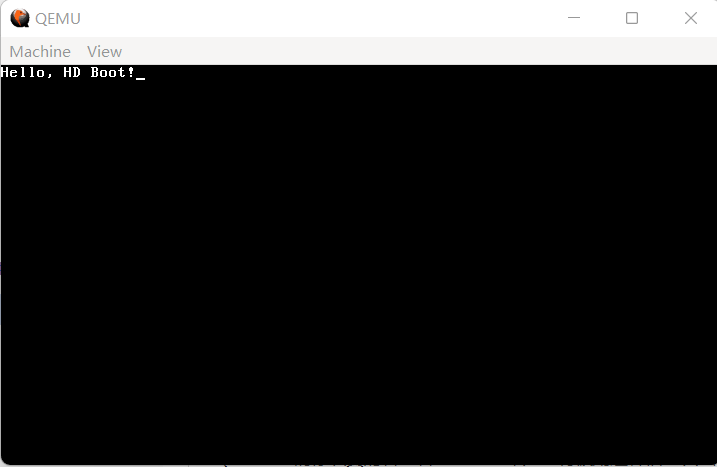

使用 make default 全部重新编译，运行，效果如下图：
（图 21-4 硬盘启动成功）
终于，在整整21节之后，我们并不是很紧地跟上了时代潮流，将软盘扔进了历史的垃圾堆，事实证明这是颇不具有里程碑意义的一件不是很大的事。
这一节本来是想放在最后写的，耐不住老有人催，所以提前写了，应用程序什么的就放在下一节吧！
